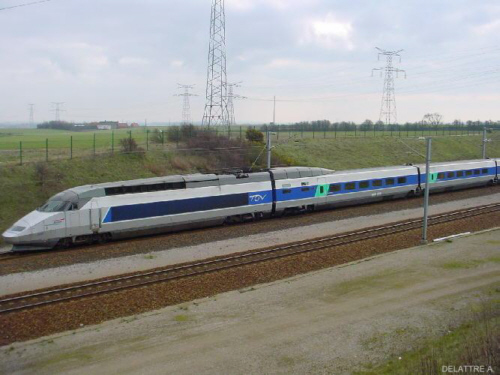

TGV RESEAUX



temps de téléchargement de la page: 06 secondes avec une connexion de 512 Kb/s

nombre de rames

90 (50 Réseaux Bicourant; 31 Réseaux Tricourant; 9 PBA)

numéro des rames (motrices)

501 à 550 (réseaux Bicourant) 4501 à 45040 (Réseaux tricourant + PBA)

composition

1 motrice + 8 remorques + 1 motrice

UM maximale

UM de 2 éléments (Duplex ou Réseaux; RD)

Longueur

200.19 m

Largeur

2.90 m

hauteur totale (pantographe baissé)

4,32 m

capacité en 1ère classe

120 places

capacité en 2ème classe

257 places

capacité totale

377 places

tension à la caténaire

25000V 50Hz

1500Vcc

3000Vcc (Réseaux Tricourant + PBA)

moyen de captage du courant à la caténaire

25000V 50Hz => 2 pantographes type GPU par rame (1 par motrice)

1500Vcc(/3000Vcc) => pantographe type GPU par rame (1 par motrice)

Puissance

25000V 50Hz LGV => 8800 KW

1500Vcc(/3000Vcc) => 3750 KW

nombre de moteurs

4 moteurs par motrice soit 8 moteurs par rame (1 moteur = 1100 KW maximum)

masse à vide

386 tonnes

masse maximale

416 tonnes

charge maximale par essieux

17 tonnes

Type de TVM (transmission Voie-Machine)

TVM430
vitesse maximale 220 Km/h sur ligne classique et 320 Km/h sur LGV
Particularités PBA: équipé TBL et ATB pour la circulation en Belgique et Pays Bas;

Rame 4501 à 4506: équipé de la RS4code pour la circulation en Italie.

Rame 4507 à 4530: équipé TBL pour la circulation en Belgique

année de livraison

1993 à 1996

constructeur

Alsthom

centre de gérance

Le Landy; Chatillion; Paris Sud Est; Technicentre Est Européen

centre directeur

Hellemmes



Données techniques

Le T.G.V. Réseaux est de la troisième génération de T.G.V. elle différente de la deuxième (T.G.V. Atlantique) par la suppression de 2 remorques (on revient au type T.G.V. SE). Le TGV Réseaux est un TGV passe frontière, il peut rouler en France; Italie, Belgique et Pays Bas (seulement la version PBA). Certaines rames ont servit a faire des TGV POS (remorques) et TGV RD (motrices)



photos

numéro

 numéro des motrices

activité

dépôt

livrée

mise en service

radiation

remarques

Baptême

-

501

 28001/28002

T.G.V.
Technicentre Est Européen

Lacroix

 ?

-

-

-

-

502

 28003/28004
-
-

-

 ?
Motrice 28003: rame 500

Motrice 28004: 10/08/1998

 La motrice 28003 sert de motrice de réserve

-

-

503

 28005/28006

T.G.V.
Technicentre Est Européen

Lacroix

 ?

-

-

-

-

504

 28007/28008

T.G.V.

 Technicentre Est Européen

Lacroix

 ?

-

-

-

-

505

 28009/28010

T.G.V.

 Technicentre Est Européen

Lacroix

 ?

-

-

-

-

506

 28011/28012

T.G.V.

 Technicentre Est Européen

Lacroix

 ?

-

-

-

-

507

 28013/28014

T.G.V.

 Technicentre Est Européen

Lacroix

 ?

-

-

-

-

508

 28015/28016

T.G.V.

 Chatillon

bleu atlantique

 ?

-

-

-

-

509

 28017/28018

T.G.V.

 Technicentre Est Européen
Lacroix
?

-

-

-

-

510

 28019/28020

T.G.V.

 Technicentre Est Européen

Lacroix

 ?

-

-

-

-

511

 28021/28022

T.G.V.

 Technicentre Est Européen

Lacroix

 ?

-

-

-

-

512

 28023/28024

T.G.V.

 Technicentre Est Européen

Lacroix

 ?

-

-

-

-

513

 28025/28026

T.G.V.

 Technicentre Est Européen

Lacroix

 ?

-

-

-

-

514

 28027/28028

T.G.V.

 Technicentre Est Européen

Lacroix

 ?

-

-

 La Madeleine

-

515

 28029/28030
-
 -

-

 ?
2006
Transformée en rame TGV RD 601 et POS 4401

-

-

516

 28031/28032
-
 -
-
 ?
2006
Transformée en rame TGV RD 603 et POS 4402
 Douai

-

517

 28033/28034
-
 -
-
 ?
2006
Transformée en rame TGV RD 604 et POS 4403

-

-

518

 28035/28036
-
 -
-
 ?
2006
Transformée en rame TGV RD 602 et POS 4404

-

-

519

 28037/28038
-
 -

-

 ?
2007
Transformée en rame TGV RD 605 et POS 4405

-

-

520

 28039/28040
-
 -

-

 ?

-

Transformée en rame TGV RD 606 et POS 44??

-

-

521

 28041/28042

T.G.V.

 Le Landy

bleu atlantique

 ?

-

-
Tourcoing

-

522

 28043/28044
-
 -

-

 ?

-
Transformée en rame TGV RD 607 et POS 4407

-
-

523

 28045/28046

T.G.V.

 Le Landy

bleu atlantique

 ?

-

-

-

-

524

 28047/29048

T.G.V.

 Le Landy

bleu atlantique

 ?

-

-

 Arnouville les Gonesse

-

525

 28049/29050

T.G.V.

 Le Landy

bleu atlantique

 ?

-

-

-
1

526

 28051/29052
-
 -

-

 ?

-

Transformée en rame TGV RD 608 et POS 44??

 Chessy

-

527

 28053/29054

T.G.V.

 Le Landy

bleu atlantique

 ?

-

-

 St Omer

-

528

 28055/29056

T.G.V.

 Le Landy

bleu atlantique

 ?

-

-

 Cambrai

-

529

 28057/28058

T.G.V.

 Le Landy

bleu atlantique

 ?

-

-

-
1

530

 28059/28060

T.G.V.

 Le Landy

bleu atlantique

 ?

-

-

-
1 2

531

 28061/28062

T.G.V.

 Le Landy

bleu atlantique

 ?

-
Détentrice du record du monde d'endurance. Le 26/05/01

-

-

532

 28063/28064
-
 -

-

 ?

-

Transformée en rame TGV RD 609 et POS 44??

 Val d'Oise
-

533

 28065/28066

T.G.V.

 Châtillon

bleu atlantique

 ?

-

-

 Tournan en Brie
-

534

 28067/28068

T.G.V.

 Technicentre Est Européen

Lacroix

 ?

-

-

 Dunkerque

-

535

 28069/28070

T.G.V.

 Châtillon

Lacroix

 ?

-

-

-

-

536

 28071/28072

T.G.V.

 Technicentre Est Européen

Lacroix

 ?

-

-

-

-

537

 28073/28074

T.G.V.

 Technicentre Est Européen

Lacroix

 ?

-

-

-
1 2

538

 28075/28076

T.G.V.

 Le Landy

bleu atlantique

 ?

-

-

-

-

539

 28077/28078

T.G.V.

 Technicentre Est Européen
Lacroix
?

-

-

-

-

540

 28079/28080

T.G.V.

 Technicentre Est Européen
Lacroix
?

-

-

-

-

541

 28081/28082

T.G.V.

 Technicentre Est Européen
Lacroix
?

-

-

-

-

542

 28083/28084

T.G.V.

 Technicentre Est Européen
Lacroix
?

-

-

-

-

543

 28085/28086

T.G.V.

 Technicentre Est Européen
Lacroix
?

-

-

-
1

544

 28087/28088

T.G.V.

 Châtillon

bleu atlantique

?

-

-

-

-

545

 28089/28090

T.G.V.

 Châtillon

bleu atlantique

?

-

-

-

-

546

 28091/28092

T.G.V.

 Châtillon

bleu atlantique

?

-

-

-

-

547

 28093/28094

T.G.V.

 Châtillon

bleu atlantique

?

-

-

 Lomme

-

548

 28095/28096

T.G.V.

 Châtillon

bleu atlantique

?

-

-

-

-

549

 28097/28098

T.G.V.

 Châtillon

bleu atlantique

?

-

-

-
-
550
 28099/28100
T.G.V.
 Châtillon
bleu atlantique
?
-
décoration NPDC*
-
- 500 28003
T.G.V.
 Châtillon
bleu atlantique
?
-
 Motrice de réserve;
_Ex démonstrateur AGV;

_ motrice qui à l'exposition des Champs Elysées était immatriculée "531"

 		-
- - - - - - - - - -

-
4501
 38001/38002

T.G.V.

 Paris Sud Est

bleu atlantique

?

-

 Atpe Italie

-

-
4502
 38003/38004

T.G.V.

 Paris Sud Est

bleu atlantique

?

-

 Atpe Italie

-

-
4503
 38005/38006

T.G.V.

 Paris Sud Est

bleu atlantique

?

-

 Atpe Italie

-

-
4504
 38007/38008

T.G.V.

 Paris Sud Est

bleu atlantique

?

-

 Atpe Italie

-

-
4505
 38009/38010

T.G.V.

 Paris Sud Est

bleu atlantique

?

-

 Atpe Italie

-

-
4506
 38011/38012

T.G.V.

 Paris Sud Est

bleu atlantique

?

-

 Atpe Italie

-

-
4507
 38013/38014
-
 -

bleu atlantique

?

-

 Transformé en RD 613

-

-
4508
 38015/38016
-
 -

bleu atlantique

?

-

Transformé en RD 614

-
-
4509
 38017/38018 - -

bleu atlantique

 ? - Transformé en RD 617 -
-
4510
 38019/38020 T.G.V. Le Landy

bleu atlantique

 ? - Apte à la Belgique -
-
4511
 38021/38022 T.G.V. Le Landy

bleu atlantique

 ? - Apte à la Belgique Villeneuve d'Ascq
-
4512
 38023/38024 T.G.V. Le Landy

bleu atlantique

 ? - Apte à la Belgique -

-
4513
 38025/38026

T.G.V.

 Le Landy

bleu atlantique

?

-

Apte à la Belgique

-
-
4514
 38027/38028

T.G.V.

 Le Landy

bleu atlantique

 ? - Apte à la Belgique -
-
4515
 38029/38030

T.G.V.

 Le Landy

bleu atlantique

 ? - Apte à la Belgique -
-
4516
 38031/38032

T.G.V.

 Le Landy

bleu atlantique

 ? - Apte à la Belgique -
-
4517
 38033/38034

T.G.V.

 Le Landy

bleu atlantique

 ? - Apte à la Belgique -
-
4518
 38035/38036

T.G.V.

 Le Landy

bleu atlantique

 ? - Apte à la Belgique

décoration NPDC*

 -
-
4519
 38037/38038

T.G.V.

 Le Landy

bleu atlantique

 ? - apte à la Belgique -
-
4520
 38039/38040

T.G.V.

 Le Landy

bleu atlantique

 ? - Apte à la Belgique -
-
4521
 38041/38042

T.G.V.

 Le Landy

bleu atlantique

 ? - Apte à la Belgique -
-
4522
 38043/38044

T.G.V.

 Le Landy

bleu atlantique

 ? - apte à la Belgique -
-
4523
 38045/38046

T.G.V.

 Le Landy

bleu atlantique

 ? - Apte à la Belgique -
-
4524
 38047/38048
T.G.V.
 		Le Landy bleu atlantique ? - Apte à la Belgique -
-
4525
 38049/38050
T.G.V.
 		Le Landy bleu atlantique ? - Apte à la Belgique -
-
4526
 38051/38052
T.G.V.
 		Le Landy bleu atlantique ? - Apte à la Belgique -
-
4527
 38053/38054
T.G.V.
 		Le Landy bleu atlantique ? - Apte à la Belgique -
-
4528
 38055/38056
T.G.V.
 		Le Landy bleu atlantique ? - apte à la Belgique -
-
4529
 38057/38058
T.G.V.
 		Le Landy bleu atlantique ? - Apte à la Belgique -
1
4530
 38059/38060
INFRA
 		Le Landy IRIS 320 Novembre 2005 - Apte à la Belgique

rame de mesures en remplacement de Mélusine

 IRIS 320
1 2 3
4531
 38061/38062 TGV Le Landy rouge "thalys" ? - Apte à la Belgique et Pays Bas -
- - - - - - - - - -
-
4532
 38063/38064 Thalys Le Landy rouge "thalys" ? - Apte à la Belgique et Pays Bas -
-
4533
 38065/38066 Thalys Le Landy rouge "thalys" ? - Apte à la Belgique et Pays Bas -
-
4534
 38067/38068 Thalys Le Landy rouge "thalys" ? - Apte à la Belgique et Pays Bas -
-
4535
 38069/38070 Thalys Le Landy rouge "thalys" ? - Apte à la Belgique et Pays Bas -
-
4536
 38071/38072 Thalys Le Landy rouge "thalys" ? - Apte à la Belgique et Pays Bas -
-
4537
 38073/38074 Thalys Le Landy rouge "thalys" ? - Apte à la Belgique et Pays Bas -
1
4538
 38075/38076 Thalys Le Landy rouge "thalys" ? - Apte à la Belgique et Pays Bas -
-
4539
 38077/38078 Thalys Le Landy rouge "thalys" ?   Apte à la Belgique et Pays Bas
-
4540
 38079/38080 Thalys Le Landy rouge "thalys" ? - Apte à la Belgique et Pays Bas -
- - - - - - - - - -
- - 380081 T.G.V. Le landy
bleu atlantique
 ? - Motrice de réserve apte à la Belgique -
* NPDC = Nord-Pas-de-Calais

Mise à jour le 29/05/2007
